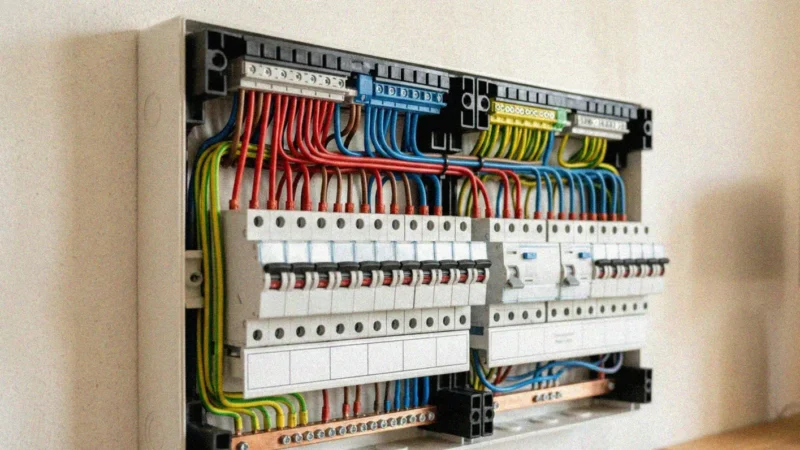

Le tableau électrique : coeur de votre installation
Le tableau électrique, également appelé tableau de répartition ou tableau de distribution, constitue l’élément central de toute installation électrique domestique. Il regroupe l’ensemble des dispositifs de protection (disjoncteurs, interrupteurs différentiels) et assure la distribution du courant vers les différents circuits de votre logement.
Qu’il s’agisse d’une construction neuve, d’une rénovation ou d’un simple remplacement, le choix du tableau électrique et de ses composants doit répondre aux exigences de la norme NF C 15-100. Un tableau bien dimensionné garantit la sécurité de l’installation et facilite les interventions futures.
Les différents types de tableaux électriques
Tableau pré-équipé
Le tableau pré-équipé est livré avec les protections de base déjà installées (interrupteurs différentiels, disjoncteurs divisionnaires). Il convient aux installations standard et simplifie considérablement le travail de l’électricien. Son prix est généralement plus avantageux que l’achat séparé des composants.
Tableau nu (coffret vide)
Le coffret vide offre une liberté totale dans le choix des composants. Il est privilégié par les professionnels pour les installations sur mesure ou les configurations complexes. Le montage est plus long mais permet d’adapter précisément l’équipement aux besoins du logement.
Tableau modulaire
Le tableau modulaire standard se présente sous forme de rangées pouvant accueillir un nombre défini de modules (chaque module mesure 17,5 mm de largeur). Il existe en différentes tailles : 1, 2, 3 ou 4 rangées, de 13 à 18 modules par rangée selon les fabricants.
Combien de modules pour votre logement ?
Le nombre de modules nécessaires dépend directement de la surface du logement et du nombre de circuits à protéger. La norme NF C 15-100 impose un minimum qui varie selon la configuration :
| Type de logement | Nombre de rangées minimum | Modules recommandés |
|---|---|---|
| Studio / T1 (jusqu’à 35 m²) | 2 rangées | 26 modules |
| T2 / T3 (35 à 70 m²) | 3 rangées | 39 modules |
| T4 / T5 (70 à 100 m²) | 3 à 4 rangées | 39 à 52 modules |
| Maison > 100 m² | 4 rangées minimum | 52 modules et plus |
La norme impose également de conserver une réserve de 20 % de modules libres pour permettre l’ajout futur de circuits. C’est un point souvent négligé qui peut poser problème lors de l’installation ultérieure d’équipements comme une installation domotique.
Les composants essentiels du tableau
Le disjoncteur de branchement
Également appelé disjoncteur général ou disjoncteur d’abonné, il est fourni et installé par le gestionnaire de réseau (Enedis). Il assure la coupure générale de l’alimentation et limite la puissance souscrite. Son calibre (15/45A, 30/60A, 60/90A) dépend de la puissance de votre abonnement.
Les interrupteurs différentiels
Ils détectent les fuites de courant vers la terre et coupent l’alimentation en cas de défaut d’isolement. La norme impose :
- Un interrupteur différentiel type A (30 mA) pour les circuits spécialisés : plaque de cuisson, lave-linge, prise de recharge véhicule électrique
- Des interrupteurs différentiels type AC (30 mA) pour les autres circuits
- Au minimum 2 interrupteurs différentiels pour un logement jusqu’à 35 m², 3 au-delà
Les disjoncteurs divisionnaires
Chaque circuit du logement est protégé par un disjoncteur divisionnaire dont le calibre correspond à la section du câble et à l’utilisation prévue :
- 10 A : circuits d’éclairage (câble 1,5 mm²)
- 16 A : circuits de prises de courant standard (câble 2,5 mm²)
- 20 A : circuits spécialisés (lave-vaisselle, sèche-linge, four)
- 32 A : circuit de la plaque de cuisson (câble 6 mm²)
Prix d’un tableau électrique
Tableau des prix selon le type et la configuration
| Élément | Prix moyen (fourniture) | Prix moyen (fourniture + pose) |
|---|---|---|
| Coffret vide 2 rangées | 30 à 80 euros | 150 à 300 euros |
| Coffret vide 4 rangées | 60 à 150 euros | 250 à 450 euros |
| Tableau pré-équipé T1/T2 | 200 à 400 euros | 500 à 900 euros |
| Tableau pré-équipé T3/T4 | 350 à 700 euros | 800 à 1 500 euros |
| Tableau complet maison > 100 m² | 600 à 1 200 euros | 1 500 à 2 500 euros |
| Interrupteur différentiel 40A type AC | 30 à 80 euros | — |
| Interrupteur différentiel 63A type A | 60 à 120 euros | — |
| Disjoncteur divisionnaire | 5 à 20 euros | — |
Marques de référence
Les principales marques reconnues sur le marché français sont Schneider Electric (gammes Resi9, Acti9), Legrand (gammes Drivia, DNX), Hager (gammes Gamma) et ABB. Le choix de la marque influence le prix mais aussi la facilité de maintenance et la disponibilité des pièces de rechange.
Remplacement d’un tableau électrique : quand et pourquoi ?
Le remplacement du tableau électrique s’impose dans plusieurs situations :
- Tableau à fusibles (porcelaine) ancien sans différentiel
- Tableau sous-dimensionné ne permettant pas l’ajout de circuits
- Traces de chauffe, odeur de brûlé ou décoloration des composants
- Déclenchements intempestifs et répétés
- Projet de mise aux normes électriques du logement
- Absence de protection différentielle 30 mA
Le remplacement complet d’un ancien tableau par un modèle conforme coûte en moyenne entre 800 et 2 500 euros, pose comprise. Ce tarif peut augmenter si des travaux complémentaires sont nécessaires (remplacement de câbles, ajout de circuits).
Installation et raccordement : les règles à respecter
Emplacement du tableau
La norme NF C 15-100 définit un espace technique électrique du logement (ETEL) qui doit accueillir le tableau de répartition. Cet espace doit mesurer au minimum 600 mm de large et 250 mm de profondeur. Le tableau doit être installé à une hauteur comprise entre 1 m et 1,80 m du sol (axe des dispositifs de commande).
Règles de câblage
Le câblage du tableau doit respecter un code couleur strict :
- Bleu : conducteur neutre
- Vert/jaune : conducteur de protection (terre)
- Rouge, marron ou noir : conducteur de phase
Les connexions doivent être réalisées avec des borniers adaptés et les peignes de raccordement doivent être correctement dimensionnés. Un circuit d’éclairage LED bien conçu peut alléger la charge sur votre tableau et réduire la consommation globale.
Faire appel à un professionnel
Le remplacement ou l’installation d’un tableau électrique relève des compétences d’un électricien qualifié. Les travaux sur le tableau impliquent des interventions sous tension et présentent des risques importants. Le professionnel doit être titulaire d’une habilitation électrique et disposer d’une garantie décennale valide.
Après l’intervention, l’électricien délivre une attestation de conformité qui pourra être nécessaire en cas de contrôle ou de sinistre. Pour trouver le meilleur rapport qualité-prix, il est conseillé de comparer plusieurs devis avant de s’engager.
Entretien et maintenance du tableau électrique
Un tableau électrique ne nécessite pas d’entretien lourd, mais quelques vérifications régulières sont recommandées :
- Tester les interrupteurs différentiels chaque mois en appuyant sur le bouton test
- Vérifier l’absence de traces de chauffe ou de décoloration
- S’assurer que les disjoncteurs se manoeuvrent librement
- Vérifier le serrage des connexions tous les 5 ans (par un professionnel)
- Maintenir l’espace autour du tableau dégagé et accessible
Le remplacement complet d’un tableau électrique coûte en moyenne entre 800 et 2 500 euros, fourniture et pose comprises. Le prix varie selon la taille du logement, le nombre de circuits et la marque des composants choisis. Un tableau pré-équipé pour un appartement T2/T3 revient entre 500 et 900 euros pose incluse.
Il est techniquement possible de remplacer soi-même son tableau électrique, mais cela est fortement déconseillé. Les travaux impliquent des interventions sous tension, nécessitent des compétences spécifiques et doivent aboutir à une attestation de conformité. Seul un professionnel qualifié peut délivrer ce document, indispensable pour l’assurance et en cas de sinistre.
Le nombre de rangées dépend de la surface du logement et du nombre de circuits. La norme NF C 15-100 impose un minimum de 2 rangées pour un logement jusqu’à 35 m², 3 rangées entre 35 et 100 m² et 4 rangées au-delà de 100 m². Il faut prévoir une réserve de 20 % de modules libres pour les ajouts futurs.
Le passage du Consuel n’est pas toujours obligatoire pour un simple remplacement de tableau dans un logement existant. En revanche, il est requis pour une installation neuve, une rénovation totale de l’installation électrique ou un changement de puissance d’abonnement. Votre électricien pourra vous indiquer si l’attestation Consuel est nécessaire dans votre cas.
